. шкаф имеет 4 стенки, в отличие от стандартных моделей: 2 из них прилегают к стене, другие служат боковыми опорными планками корпуса;. габариты должны быть точными — прежде чем подобрать модель в комнату, необходимо достоверно измерить все показатели: глубину, высоту, ширину шкафа;. модели могут иметь различные формы: г образную, пятистенную, треугольную и трапециевидную;.

Скачать Инструкция по сборке шкафа купе дипломат fb2, pdf, txt, doc, epub, rtf, djvu, jar, lrf 01.2010. Вернуть собранную мебель возможно перезвонили. Собрать купленный шкаф самостоятельно совсем несложно, достаточно воспользоваться нашей.

шкаф углового типа комплектуется распашными или раздвижными дверьми. Для самостоятельной сборки лучше приобретать модели угловых конструкций с распашными створками. Они садятся на петли и прикручиваются к корпусу. К каждому изделию обычно идет инструкция по монтажу: некоторые компании настаивают на вызове сборщиков и не комплектуют модели схемами. В таком случае о ней необходимо напомнить продавцу во время покупки. Материалы и инструменты От того, из какого сырья будет изготовлен шкаф, зависят его сроки эксплуатации. Сегодня материалы можно поделить на 2 группы:.

натуральная древесина;. ДСП или МДФ. Материалы естественного происхождения выглядят элегантно, но имеют высокую стоимость. Внешне такие варианты шкафов выполняются в изысканном стиле, напоминающем ретро. Изделия из древесно-стружечных плит немного уступают по качеству, но имеют богатую цветовую палитру. Сборка конструкции из ламинированных ДСП будет происходить легче.

Самостоятельный монтаж изделия требует наличия следующих инструментов:. перфоратор или дрель – для просверливания отверстий в материале;.

шуруповерт – для закручивания саморезов, крепежей при установке полок и другого наполнения;. набор шестигранных ключей – для раскручивания и закручивания гаек, болтов;. молоток – для забивания гвоздей;. отвертка – часто необходима, чтобы докрутить саморез глубже;. ножовка будет нужна для отреза ненужных сантиметров материала.

Поэтапная сборка изделия представлена на видео ниже – после его просмотра можно без труда смонтировать шкаф за несколько часов. Указанные инструменты можно отыскать у каждого хозяина. Набор инструментов Сборка Угловой шкаф позволяет не только заполнить пустующий угол в комнате, но и эффективно использовать нерабочие зоны вблизи другой мебели. В зависимости от типа конструкции, он может прилегать к другому шкафу, выполненному по типу купе. Если при сборке распашного углового шкафа своими руками есть опасения, что дверца купе, прилегающая сбоку, будет биться об изделие – поставьте на створки ограничители. Они не дадут устройству прийти в негодность.

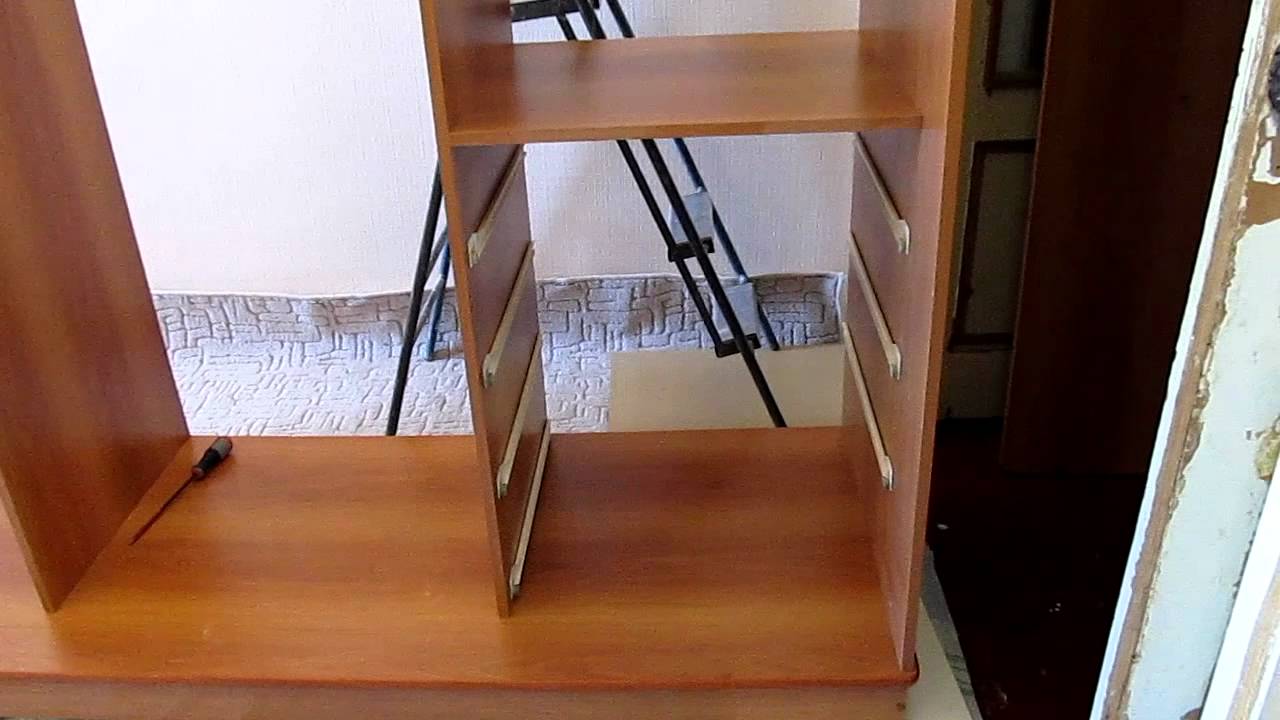

Перед тем как собрать угловой шкаф самостоятельно, рекомендуется ознакомиться со схемой сборки. Алгоритм работы, ее особенности представлены ниже. распакуйте изделие, картон от упаковки выкидывать не стоит. Его необходимо расстелить на пол и разложить на него все детали;. ознакомьтесь со стандартными схемами и чертежами шкафа, чтобы понимать из каких элементов он состоит;. проверьте комплектацию панелей. Стандартный шкаф угловой конструкции содержит левый и правый бок, задний оргалит и панель, полки, верх, дно.

Обратите внимание на внутренние элементы: штанги, выдвижные корзины;. первоначально происходит сборка больших крупных деталей, после этого собираем детали меньшего размера. Осуществите монтаж цоколя и дна, после чего соберите боковые панели, установите крышу шкафа. Далее приступайте к креплению полок – они дополнительно удержат каркас. Инструкция по сборке туалетного столика. В конце собранное изделие оббивается оргалитом с задней стороны;.

финишным этапом станет установка двери. Если это раздвижная система — на крышу и дно крепятся направляющие. Если шкаф распашной – к стенкам крепят петли, куда навешивают двери. По окончании сборки проводится улучшение внешнего вида изделия. Для этого необходимо все видимые саморезы закрыть специальными заглушками в цвет материала. Для установки направляющих ящиков и выдвижных корзин, а также штанг – используйте строительный уровень. Он поможет добиться ровного расположения элементов наполнения. Крепление дверей Установка Нередко сборка изделия сборщиками происходит на полу.

После работы они постепенно поднимают шкаф и вписывают его в угол. Собирать угловую конструкцию на полу неудобно. Лучше осуществлять процесс непосредственно на месте установки. Хорошо, если при сборке будет присутствовать 2 человека – так работа пойдет быстрее. В случае со встроенным угловым шкафом, где отсутствуют задние планки и оргалит, сборка модели производится непосредственно возле стены. Для этого боковые детали прикрепляют к стене с помощью усиленных петель.

Кроме того, фиксация осуществляется к полу и потолку, если изделие не имеет крыши. Инструкция по сборке углового шкафа полувстроенного типа не отличается от стандартной схемы. После установки боковых опор, монтируются полки и другое внутреннее направление. Монтаж дверей любого типа осуществляется строго после того, как собрано изделие в вертикальном положении. В конце сборки необходимо отрегулировать дверь. Если это раздвижная система, регулировка происходит в зоне направляющих. Установка встроенного шкафа начинается с монтажа направляющих Чертежи и схемы Схема угловой конструкции шкафа обычно представляется в нескольких вариантах:.

вид сверху;. вид со стороны фасадов;. вид внутреннего наполнения. Такие чертежи позволяют самостоятельно осуществить сборку изделия. Пошаговая инструкция при этом обычно идет вместе с материалами. На схеме сверху производитель указывает габариты глубины шкафа, его угол изгиба – часто это 45 градусов. Сверху также видны размеры ширины дверей.

На рисунке фасадов указываются высота и ширина створок, а также места крепления фурнитуры. Чертеж с внутренним наполнением позволяет разглядеть схему установки полок и других элементов. Если в процессе сборки возникают трудности, а шкаф имеет нестандартные показатели – лучше доверить дело профессионалам. Они смогут собрать изделие за несколько часов.

Этот материал посвящен изготовлению несложного распашного шкафа своими руками. Оговорюсь сразу, что изделие это специализированное, что привело к использованию некоторых интересных фишек, а так же отклонениям от размерных стандартов, но суть присадки и сборки в статье передана полностью. В статье широко используются приспособления для присадки от мебельной компании Черон (так называемые мебельные кондукторы), но по тексту я поясняю, как без них можно обходиться. Этот шкаф я делал в процедурный кабинет для своего родного отделения реанимации. Основные пожелания заключались в функционале (хранение уборочного инвентаря, том числе и влажного, отделение для халата). Соответственно, функционалу были применены и такие технические решения, как гигиенический поддон, сетчатая полка и вентиляционные отверстия. Все начиналось вот с этой схемы (впоследствии ее немного переработали, но суть осталась прежней) Вполне традиционно, все детали были мной заказаны (раскрой и кромление, фасады отдельно из МДФ) за мной осталась присадка и сборка.

Как подписать обменную карту в роддоме. Рассмотрим более подробно каждый раздел.

Перво-наперво я рассортировал детали по их размерам и функционалу (стойки к стойкам, полки к полкам). Начал я с горизонтов (нижнего – он на фото) и зеркально верхнего.

Для присадки использовал кондуктор МК-01 с упорами УС-23. Можно делать и без них, с применением простого угольника, для этого откладываем от переднего края 50 и 400 мм, и от грани к каждой точки опускаем по 8 мм. Сверлим эти отверстия сверлом 7 мм или конфирматным сверлом (как на фото) Затем разметил центр горизонта и просверлил на нем такие же отверстия 50 и 400 мм. Сверлил я с помощью МК-14, но тут он не сильно нужен. Следующий шаг – установка мебельных опор. Для этого я с помощью угольника провел по две линии параллельные краям детали в каждом углу, получив такой же угол но на расстоянии 25 мм от края.

На этот угол поставил ножку, чтобы в трех отверстиях была видна разметочная линия, наколол их шилом, после чего закрепил саморезами (по 4 на ножку). Затем я перешел к стойкам. Сначала разметил полки (для этого я пользовался МК-01 с ним удобно размечать полки, отталкиваясь от их нижней границы – эту цифирь дает PRO100 – так же для присадки в пласть удобней МК-14 – он тоже есть на фото). Полок у меня всего две, так что сильно я не вспотел (полки сверлил). Затем я посредством МК-01 рассверлил торцы, как стоек, так и полок.

Единственное, что стойки я размечал от передней кромки, а полки от задней. Делаю я так потому что стойки выравниваются по фасадной части (небольшие возможные огрехи скроются задней стенкой) а полки как правило, немного заглубляются внутрь короба, а, значит, откладывать разметочные точки необходимо сзади, чтобы в итоге не получить щель между полкой и задней стенкой.

После присадки основных элементов переходим к пробной сборке (чтобы проверить правильность предыдущего этапа). В принципе, этот этап можно опустить. Нижний горизонт, учитывая, что ножки мешаются, ставится на конфирматы битой с удлинителем. Накладываем сверху заднюю стенку, выравниваем ее по коробу, если надо, то короб можно немного подогнуть по краям стенки.

И фиксируем ее саморезами (некоторые крепят ее гвоздиками, я же такой способ не использую – обязательно повылазят). Чтобы прокрутить заднюю стенку к стойкам и полкам, с помощью рулетки и/или угольника переносим ее проекцию с боковой стенки (где виден крепеж, а это центр полки) на заднюю стенку, проводим центральную линию, в которую вворачиваем саморезы. Ставим собранный короб «на ноги» и заталкиваем его в нужный угол.

Ставим в короб дополнительные приспособления (алюминиевый поддон, сетчатую полку, вешало). Процесс их установки я не запечатлел. Трубу 25 мм можно подрезать вот таким труборезом (компактный, можно носить с собой) хотя в мастерской я обычно использую болгарку — гораздо быстрее выходит. Вешало крепится с помощью пары фланцев, что видно на следующем фото. Кстати, прошла неделя и, наконец то, были изготовлены и доставлены фасады. В результате чего я продолжил работы. Шкаф уже частично обжит, что отображено на последующих фотографиях.

Размечаем петли на стойках. Для этого рулеткой откладываем от нижней части 100 и 600 мм, сверху так же. К этим точкам прикладываем кондуктор МШ-06 и наносим точки для саморезов. Включите кошку погромче. Если кондуктора нет, то на этом уровне отступаем 37 мм, и от 37 мм в обе стороны по 16 мм.

Получившиеся точки накалываем шилом, или, как я набиваем гвоздем. Разбираем петли и крепим ответные планки на стойки. Чтобы проблем с навешиванием двери было меньше, крепим только верхнюю и нижнюю планки.

Средние же петли оставляем не разобранными. Саморезы затягивать до конца не стоит, планки должны перемещаться в пределах пазов.

Переходим к самим фасадам. Так же по одному краю откладываем по 100 и 600 мм сверху и такие же значения снизу. Кондуктором так же размечаем положение чашки петли и крепежных саморезов. Чашка на расстоянии 22 мм от края.

Шкафа

Отверстия так же накалываем чем то острым, но без фанатизма, чтобы центральный шип фрезы Форстнера не уходил в него полностью, в противном случае. При включении дрели его сорвет в сторону. Для присадки чашек петель используется 35 мм фреза Форстнера. Сверлить петли под чашки необходимо на твердом основании. Я использовал для этого вторую дверь, потом стряхнул опилки и перевернул.

Получаются вот такие фасады с отверстиями для чашек петель, расположенными на одном уровне. Крепим в них петли. Если вы не намечали отверстия под саморезы посредством кондуктора, то петли выравниваются с помощью рейки ил второго фасада, который упирается в края петель. В этом случае петли будут выставлены перпендикулярно длинному краю фасада.

Инструкция По Сборке Шкафа Дипломаты

Вешаем фасад на стойку. Для этого сначала заводим петлю на верхнюю монтажную планку, затягиваем винт, потом на нижнюю, тоже затягиваем, а потом берем шуруповерт и саморезами крепим пару средних петель. Теперь нам предстоит выпилить во втором фасаде вентиляционные отверстия. Тут тоже не обошлось без хитростей. Простым карандашом размечаем его на внутренней стороне.

Сверлим стартовое отверстие, отступив от края 15-20 мм. В это отверстие ставится пилка лобзика и криволинейным резом выводится на разметочную линию – до угла. После чего пилка вытаскивается, разворачивается в противоположную сторону и рез доводится до противоположного угла.

Чтобы перейти на вторую линию, угол обходим плавной линией. Затем так же разворачиваем пилку и доводим рез до угла, таким образом у нас вываливаются уголки, но края получаются аккуратными. Точно так же пилим и второе отверстие. Переворачиваем фасад и крепим саморезами на него пластиковую вентиляционную решетку.

Инструкция По Сборке Шкафа Дипломатии

Выровняв ее предварительно посредством столярного угольника. Собираем решетку, скрывая саморезы. Навешиваем второй фасад на шкаф. Получается вот так.

Регулируем положение фасадов относительно стенок короба средствами чашечных петель. Остается установить ручки. (Это можно делать и на неустановленном фасаде) Для этого снова берем рулетку и отмечаем на обоих дверях точку центра ручки. Можно определять ее эмпирически – чтобы было удобно браться за ручку.

Для разметки я снова использовал кондуктор. Если его нет, то так же с помощью угольника. Для правильно разметки надо знать, что расстояние между центрами ручек кратно 32 мм. Замеряем межцентровое расстояние вашей ручки (если оно не указано в чеке) и откладываем по его половине в обе стороны от нашей центральной отметки. Получаем пару точек. Сначала изнутри тонким (например 2 мм) сверлом делаем отверстия в этих точках.

Инструкция По Сборке Шкафа Дипломатия

Тонким сверлится для того, чтобы на выходе не вырывало материал с лицевой стороны. Затем меняем сверло на 4-5 мм и снаружи внутрь расширяем эти отверстия. В них ставим крепежные винты и прикручиваем ручки. В результате у нас получился вот такой аккуратный шкаф.
